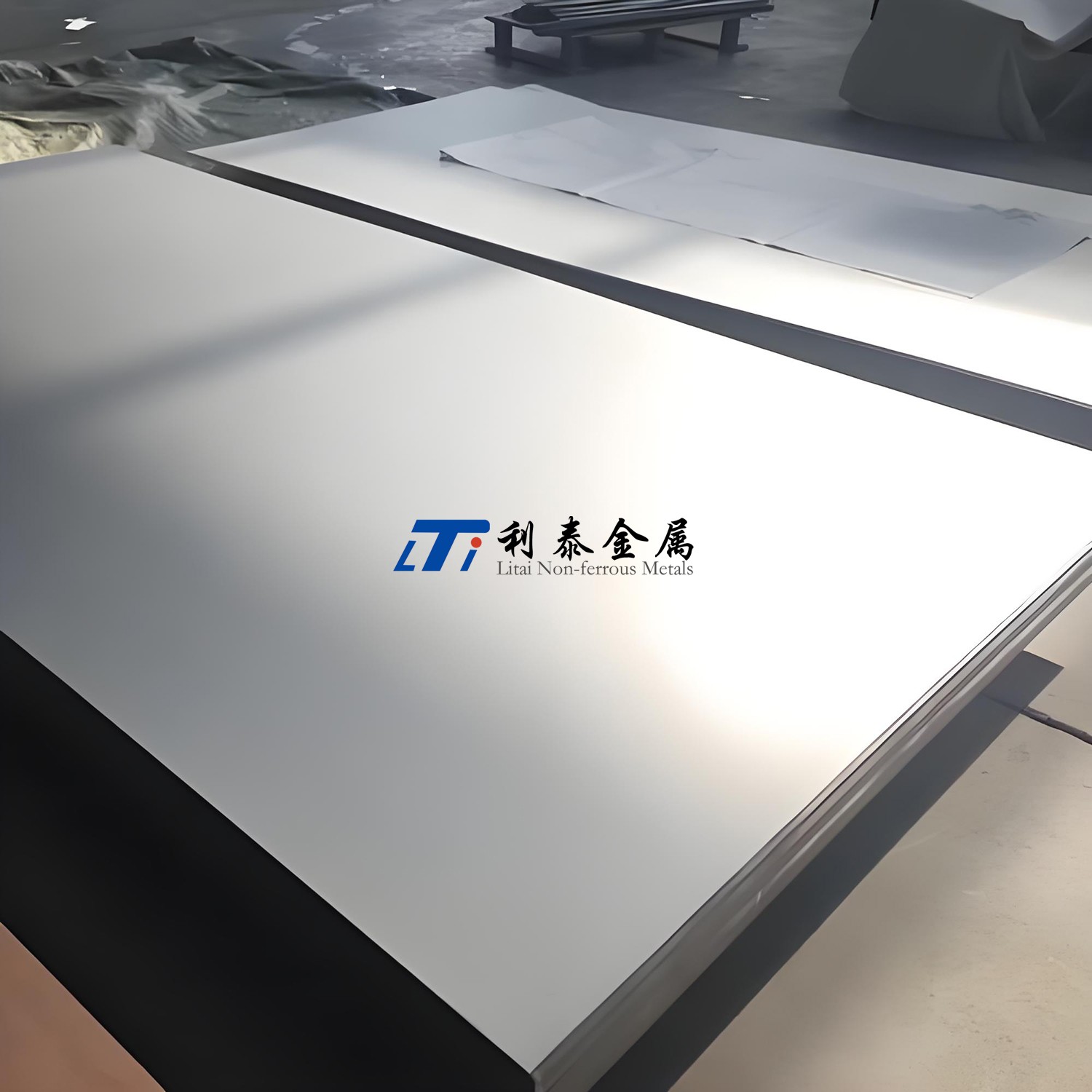

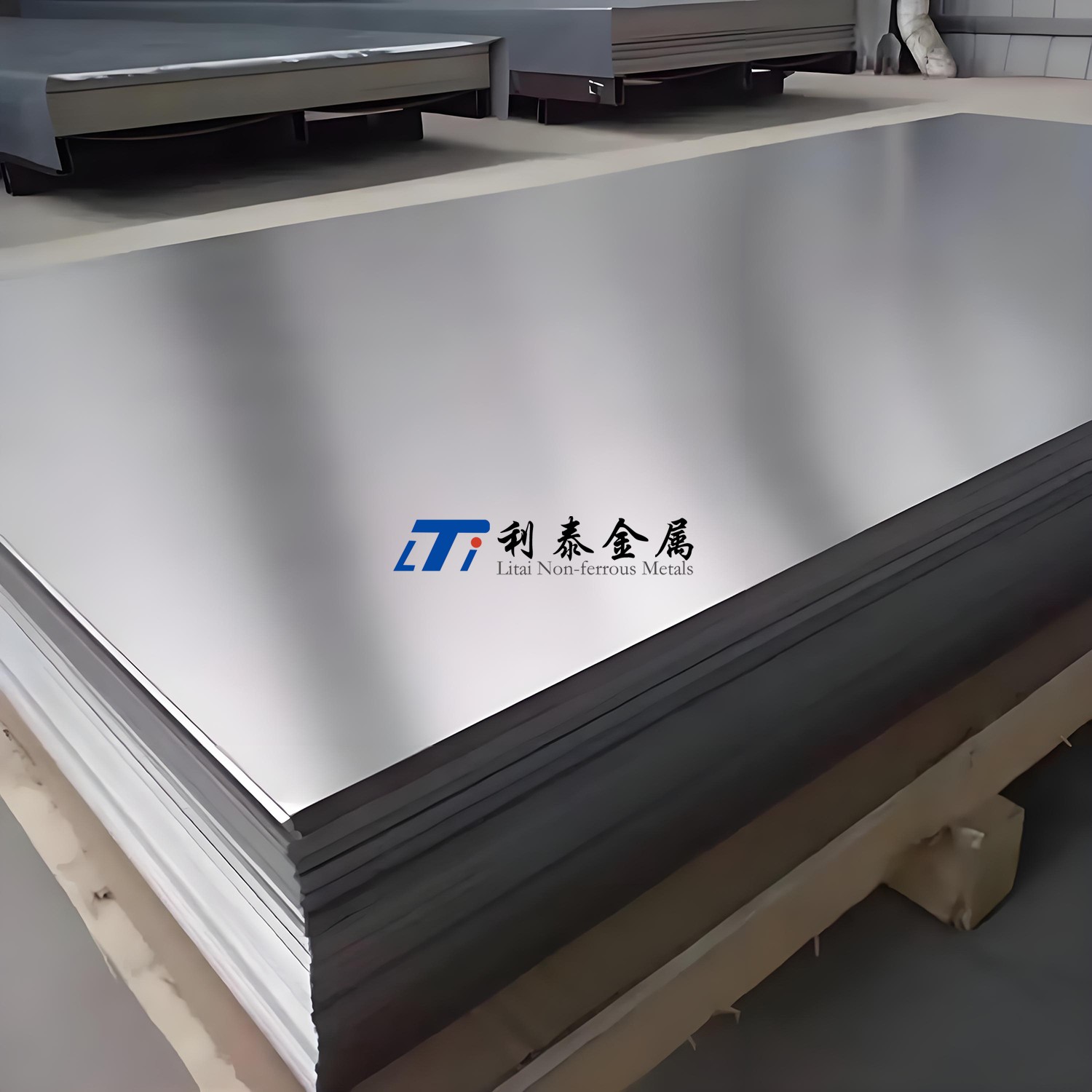

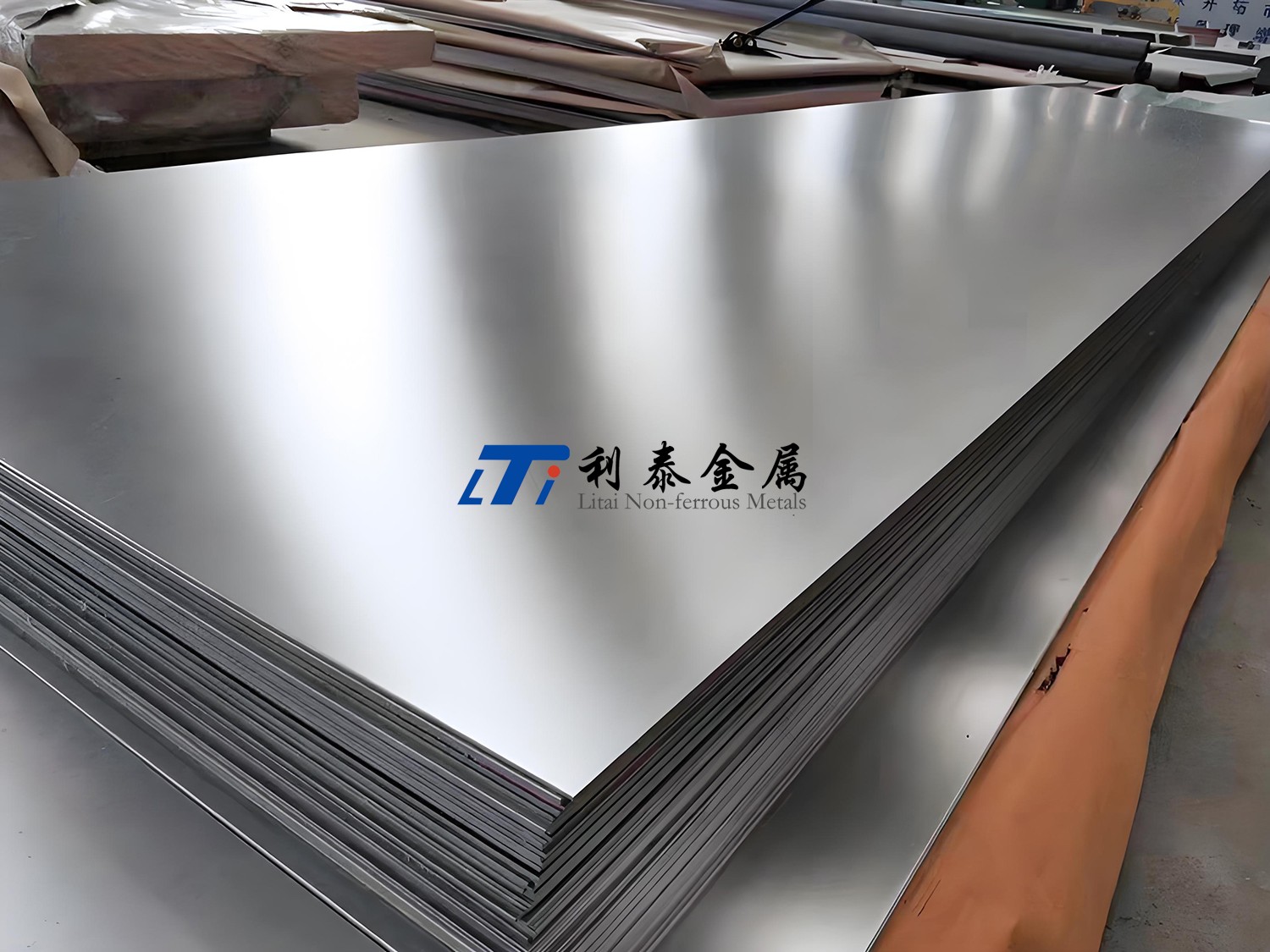

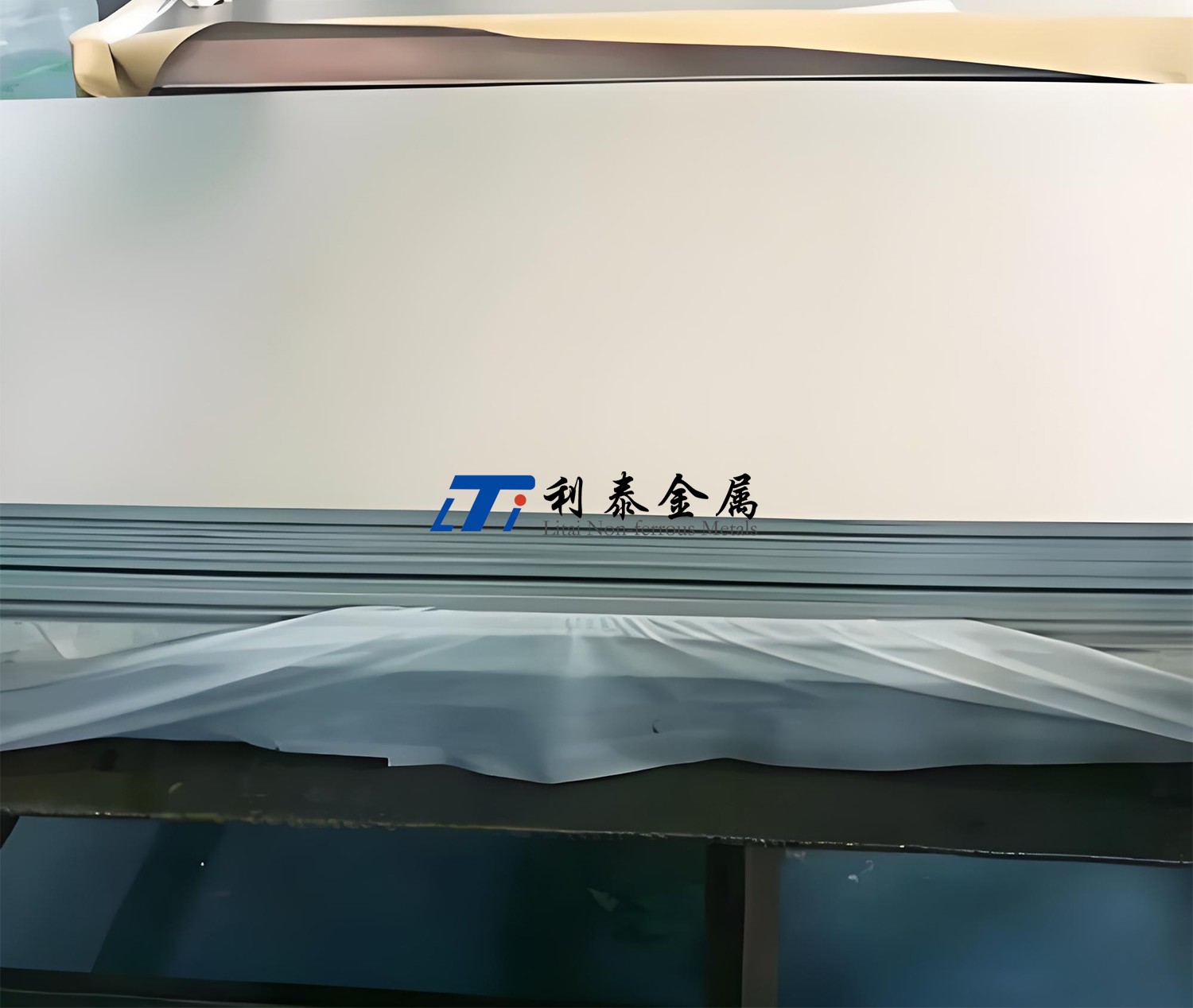

海洋能源用Ti70鈦板

詳細描述

一、名義及化學成分

Ti70鈦板（國內牌號TA23）是中國自主研發的近α型中強耐蝕鈦合金，名義成分為Ti-2.5Al-2Zr-1Fe，通過添加低成本Fe元素替代部分貴金屬，在保證耐蝕性的同時顯著降低材料成本。其典型化學成分（質量分?jǐn)?shù)）為：Al2.2-2.8%，Zr1.8-2.2%，F(xiàn)e0.8-1.2%，其余為鈦基體。該合金嚴格遵循GB/T3621-2022《鈦及鈦合金板材》標準，雜質元素控制（Fe≤0.3%，O≤0.18%）優于TA5合金，確保其在海洋環境中的長期穩定性。

二、物理性能

三、機械性能

四、耐腐蝕性能

Ti70鈦板在海洋環境中表現優異：

海水腐蝕速率：全浸試驗（3.5%NaCl溶液）中腐蝕速率≤0.001mm/a，優于TC4合金。

抗點蝕能力：在Cl?濃度35,000ppm的海水中，點蝕電位≥+0.8V（SCE），抗縫隙腐蝕性能優于TA10合金。

應力腐蝕敏感性：在pH3-11的模擬海水中，應力腐蝕閾值≥75%屈服強度，顯著優于不銹鋼。

典型案例：某型護衛艦海水淡化裝置采用Ti70鈦板制造，在Cl?濃度20,000ppm的環境中服役8年，腐蝕量不足0.03mm，維護周期延長至6年。

五、國際牌號對應

六、加工注意事項

鍛造工藝：

β相區鍛造：加熱至850-900℃，采用液壓機進行多向鍛造，總變形量≥60%，細化晶粒并消除原始β晶界。

終鍛溫度：≥750℃，避免低溫鍛造導致裂紋。

切削加工：

采用硬質合金刀具，切削速度≤60m/min（僅為TC4的60%），進給量≤0.15mm/r，需使用高壓冷卻液（壓力≥20MPa）防止刀具磨損。

避免使用含硫切削液，防止氫脆風險。

焊接工藝：

TIG焊：采用高純氬氣（≥99.999%）保護，焊接電流120-150A，層間溫度≤150℃，焊縫深寬比≥2:1。

焊縫檢測：采用超聲波探傷（GB/T11345-2022），缺陷當量≤φ0.8mm，符合GB/T3621-2022標準。

七、常見產品規格

八、制造工藝與工藝流程

（一）熔煉與鍛造

真空自耗電弧爐熔煉：海綿鈦經3次熔煉，鑄錠純度達99.9%以上，直徑≤680mm。

β相區鍛造：加熱至850-900℃，采用16MN快鍛機進行多火次鐓拔，總變形量≥70%，細化晶粒至ASTM8級以上。

（二）軋制與熱處理

熱軋工藝：板坯在α+β兩相區（800-850℃）軋制，終軋溫度≥700℃，厚度控制精度±0.1mm。

冷軋工藝：冷軋變形量30-50%，成品退火溫度580-620℃，保溫1-2小時，獲得均勻的α+β雙態組織。

九、執行標準

十、核心應用領域與突破案例

（一）船舶與海洋工程

案例1：某型驅逐艦聲納導流罩采用Ti70鈦板制造，透聲性能較傳統鋼質結構提升40%，在南海海域服役5年無腐蝕開裂。

案例2：中國“奮斗者號”深潛器浮力調節系統管路選用Ti70鈦板，在10909米深海環境下保持結構穩定性，焊縫探傷合格率100%。

（二）海洋能源裝備

案例：荔灣3-1氣田采油樹采用Ti70鈦板制造，在硫化氫（H?S）濃度1000ppm的工況下，使用壽命較不銹鋼延長10倍，維護成本降低70%。

十一、先進制造工藝進展

超塑成型技術：西北有色金屬研究院采用超塑成型技術制備Ti70鈦板，成型精度達±0.1mm，已應用于某型潛艇耐壓殼體原型件。

表面納米化處理：超聲噴丸技術使Ti70鈦板表層晶粒細化至50nm，疲勞強度提升20%，已在某型護衛艦推進軸中試用。

電子束焊接技術：采用真空電子束焊接（加速電壓150kV，束流30mA），焊縫深寬比≥3:1，焊接變形量≤0.5mm/m，已應用于LNG儲罐制造。

十二、國內外產業化對比

十三、與其他鈦板的區別

十四、技術挑戰與前沿攻關

（一）技術挑戰

大尺寸板材制造：國內Ti70鈦板最大寬度2500mm，而海洋平臺需3000mm以上寬幅板材，需突破軋制力分配與板形控制技術。

焊接變形控制：大厚度板材焊接后變形量可達4mm/m，需開發自適應矯正技術（如激光熱應力消除）。

成本控制：Ti70鈦板成本較TA5合金高20%，需通過復合熔煉工藝（如電子束冷床爐熔煉）降低雜質含量并提升成材率。

（二）前沿攻關

稀土微合金化：添加0.05%La或Ce，改善焊接熱影響區韌性，減少裂紋敏感性，已在某型護衛艦焊接中試用。

智能化生產：引入AI視覺檢測系統，實時監控軋制過程，厚度公差控制精度提升至±0.05mm，已在某企業試點。

綠色制造工藝：推廣電子束熔煉替代傳統VAR工藝，能耗降低30%，已在某鈦業公司示范線運行。

十五、趨勢展望

極地海洋工程：針對北極冰區船舶，優化Ti70鈦板低溫韌性（-50℃沖擊功≥50J），已應用于某破冰船推進軸。

新能源領域拓展：將Ti70鈦板的抗沖擊技術遷移至新能源汽車電池包框架，減重30%且抗碰撞性能提升50%。

智能化集成：開發結構健康監測系統，通過植入光纖傳感器實時監測Ti70鈦板腐蝕狀態，預警壽命，已在某型無人機起落架中試用。

跨材料復合應用：Ti70鈦板與碳纖維復合材料結合，用于深海立管制造，強度提升40%，重量降低35%。

總結

Ti70鈦板憑借“耐蝕-高強-低成本”的綜合優勢，在海洋能源與船舶工程領域占據重要地位。隨著大尺寸板材制造技術突破（如電子束熔煉、超塑成型）和智能化生產的推進，其應用場景將從傳統結構件向極地裝備、新能源等領域延伸。未來需重點攻關寬幅板材軋制、焊接變形控制及成本優化技術，同時推動綠色制造與軍民融合，進一步釋放Ti70鈦板的產業價值。
