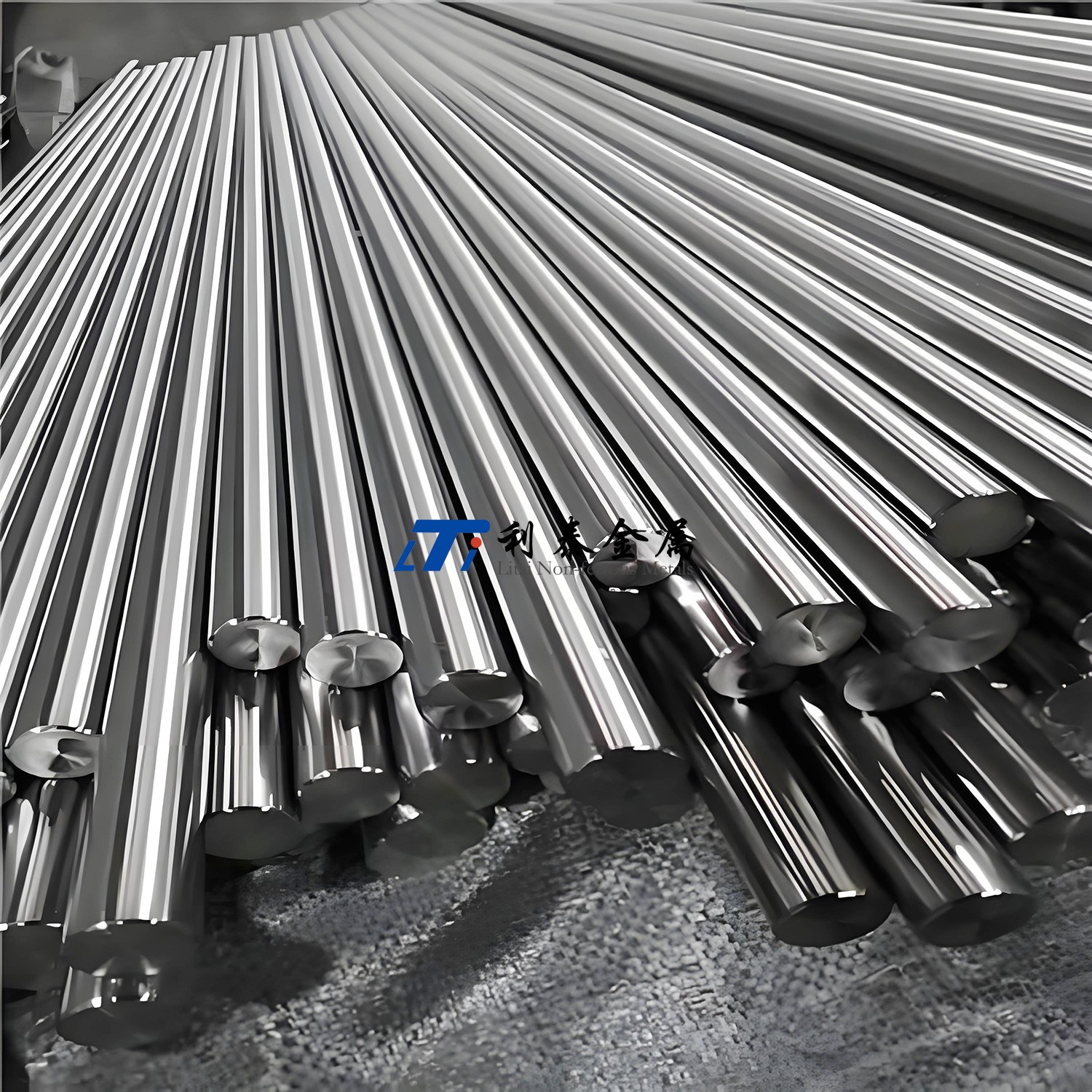

能源及工業裝備用TA15鈦棒

詳細描述

概述

TA15鈦合金名義成分為Ti-6.5Al-2Zr-1Mo-1V，屬于高鋁當量近α型鈦合金，β相變點995～1000℃，無法熱處理強化，工業全工況下以雙重退火態投入使用；密度4.43g/cm3，長期穩定服役溫度480～500℃，短時可耐受800℃高溫，室溫抗拉強度980～1080MPa、500℃高溫抗拉強度≥620MPa，兼具優異高溫抗蠕變、熱穩定性能、低溫韌性與頂級焊接性能，焊縫強度可達母材85%以上。能源與工業裝備領域所用TA15鈦棒，專門面向高溫、高壓、酸性腐蝕、輻照、地下深井、承壓焊接復合苛刻工況，彌補不銹鋼、普通鈦材高溫強度不足、鎳基合金成本過高的短板，是核電、地?zé)帷⒒ぁh(huán)保承壓裝備核心坯料；同時該合金在航空發動機、機身承力結構、航天導彈、船舶海洋工程均有規模化應用，不同領域?qū)儍舳取⑻絺⒔M織、尺寸精度、腐蝕指標的管控標準差異顯著，伴隨新型儲能、CCUS、深部地?zé)帷⑿⌒湍K化核電產業發展，TA15鈦棒應用邊界持續拓寬。

一、定義

能源及工業裝備用TA15鈦合金棒，是以0級高純海綿鈦、Al-Zr-Mo-V中間合金為原料，經二次/三次VAR真空自耗電弧熔煉、β區開坯、α+β兩相區多火次鐓拔精鍛、雙重退火處理制成，直徑Φ10～320mm、定尺2～6m，組織以等軸初生α相為主、少量彌散β相，間隙元素、非金屬夾雜分級管控，滿足核電輻照、地?zé)酘?S/Cl?腐蝕、化工高溫高壓承壓、環保設備交變載荷等工業能源工況，適配法蘭鍛件、承壓軸、焊接承力基體、深井套管坯料的近α型鈦合金圓棒，區別于航空軍工超高純凈度嚴苛版，在滿足安全承壓前提下平衡制造成本與批量供貨能力。

二、材質

（一）化學成分（質量分?jǐn)?shù)%）

（二）材質核心特性

合金相結構：近α型合金，α相占比＞90%，微量β相均勻分布于晶界；無時效強化效應，性能完全依靠鍛造變形量與雙重退火調控，不存在固溶時效工序。

元素作用機理：Al固溶強化提升室溫和高溫強度；Zr細化晶粒、提升抗蠕變與耐酸性介質腐蝕；Mo、V改善熱加工塑性，抑制高溫脆化，降低氫致開裂風險。

純凈度分級邏輯：工業能源場景分為普通工業級、核電專用級；核電級嚴格限制間隙元素，降低中子輻照腫脹、輻照脆化；地?zé)帷⒒し艑捬鹾可舷蓿瑐?cè)重抗硫化物腐蝕。

組織形態：合格坯料為等軸細晶組織，晶粒度ASTM6～9級；避免粗大魏氏組織，防止承壓工況下塑性、斷裂韌性大幅衰減。

三、性能特點

（一）力學性能（雙重退火態，能源裝備標準）

（二）物理與耐腐蝕性能

物理性能：密度4.43g/cm3，比鋼輕40%；熱導率15.8W/(m?K)，低熱傳導降低高溫設備熱損耗；線膨脹系數8.4×10??/℃，與碳鋼、不銹鋼匹配，減少法蘭裝配熱應力；無磁性，適配核電儀表、電磁監測設備。

耐腐蝕性能：可耐受200～300℃地?zé)崃黧w中Cl?、H?S、CO?復合酸性介質，年腐蝕速率＜0.002mm/a；耐中低濃度硝酸、有機酸，抗縫隙腐蝕、點蝕；低氫滲透速率，高壓儲氫、加氫設備不易發生氫脆；輻照穩定性優良，中子輻照后力學性能衰減幅度＜8%。

工藝使用性能

焊接性：TIG、電子束焊均可，焊后無需熱處理，厚大承壓法蘭焊接不易產生冷裂紋；

熱加工窗口：880～1050℃區間塑性最優，可多火次鐓拔做大規格法蘭坯；

機加工性：退火態塑性適中，采用鈦專用刀具可完成深孔、密封面精密加工；

高溫穩定性：500℃連續服役3000h力學性能無明顯衰減，優于TC4。

四、執行標準

（一）通用國標

GB/T2965-2018《鈦及鈦合金棒材》：尺寸公差、表面質量、常規力學性能基礎標準；

GB/T3620.1-2016《鈦及鈦合金牌號和化學成分》；

GB/T3620.2-2016《鈦及鈦合金加工產品化學成分允許偏差》。

（二）能源工業專用強制/推薦標準

NB/T47010-2017《承壓設備用鈦、鈦合金鍛件》：高壓法蘭、承壓焊接件核心驗收標準，規定探傷、沖擊、腐蝕試驗；

HG/T3694-2014《化工設備用鈦及鈦合金加工材》：高溫反應器、腐蝕管路配套棒材；

EJ/T1087《核工業用鈦合金加工材通用技術條件》：核電反應堆支撐件專用分級、輻照性能要求；

SY/T6297《油氣井下耐腐蝕鈦合金管材、坯料規范》：地?zé)峋坠堋⒕鲁袎翰考?/p>

（三）航空/軍工對標標準（僅高端能源項目參考）

GJB2744A《航空用鈦合金鍛件》、HB7716《航空鈦合金棒材》，探傷、間隙元素要求遠高于工業能源級，成本更高。

（四）行業企標

寶雞鈦產業專用Q/BT003-2024《能源裝備TA15鈦合金棒材》，細化地?zé)帷⒑穗姟⒒と惍a(chǎn)品差異化技術指標。

五、加工工藝

（一）完整核心工藝路線

高純海綿鈦+精準配比中間合金→混料壓電極→二次/三次VAR真空自耗電弧熔煉→鑄錠扒皮探傷→β相區高溫開坯鍛造→多火次α+β兩相區鐓拔精鍛→棒材粗車去氧化皮→雙重退火熱處理→精車/研磨精加工→無損檢測→力學+腐蝕抽樣檢測→成品真空包裝

（二）關鍵工序工藝參數

熔煉工序：真空度≤1×10?2Pa，三次熔煉用于核電級，二次熔煉用于普通化工、地?zé)幔昏T錠直徑Φ220～500mm，消除成分偏析、減少內部夾雜。

鍛造工序

β區開坯：1000～1050℃保溫2～3h，大變形破碎粗大鑄態組織；

α+β兩相區精鍛：920～960℃，單火次變形量40%～65%，3～5火次反復鐓拔，細化晶粒至ASTM6～9級，規避“中心亮線”組織缺陷。

雙重退火（核心熱處理，TA15唯一強化調控手段）

一級退火：900～980℃保溫1～1.5h，空冷；二級穩定化退火：600～650℃保溫2h，爐冷；平衡強度、塑性、蠕變性能，適配長期高溫承壓工況。

精加工：工業常規尺寸公差±0.4～±1.0mm，密封法蘭坯料表面粗糙度R_a≤1.6μm；核電專用棒材R_a≤0.8μm。

六、關鍵技術

分級純凈度熔煉控制技術：區分核電、地?zé)帷⒒と惻淞蠘?biāo)準，精準管控H、O、N間隙元素，核電級H≤0.008%，抑制輻照脆化、氫致開裂；

兩相區多火次均勻鍛造技術：分段控溫、梯度變形，消除棒材橫截面組織梯度，保證大直徑法蘭鍛件全截面性能均勻，無各向異性；

雙重退火組織精準調控技術：通過兩級退火溫度、保溫時間匹配，穩定等軸α組織，保障500℃長期抗蠕變性能，避免魏氏組織降低韌性；

承壓專用無損分級檢測技術：工業通用100%UT超聲波探傷（Φ1.0mm平底孔當量），核電升級至Φ0.8mm平底孔，配套PT表面滲透檢測，排查內部分層、微裂紋；

耐腐蝕表面鈍化成套技術：酸洗+微弧氧化復合處理，提升地?zé)帷⒒そ橘|(zhì)抗點蝕能力，延長承壓設備服役壽命；

大規格棒材焊接適配控雜技術：嚴控C、Fe雜質含量，降低厚大法蘭焊接冷裂紋傾向，滿足承壓設備焊接工藝評定要求。

七、加工流程

配料壓制電極：0級海綿鈦搭配Al-Zr-Mo-V中間合金，高精度稱重混料，液壓壓制致密電極，減少熔煉氣孔源頭；

真空電弧熔煉：VAR爐多次重熔，鑄錠冷卻后整體車削去除表面氧化皮、疏松層；

β高溫開坯：鑄錠加熱至1000℃以上，自由鍛鐓拔，將粗大鑄錠破碎為均質方坯；

兩相區多火次精鍛制棒：坯料分段加熱，920～960℃反復鐓拔，逐步軋制成目標直徑圓棒；

粗加工除缺陷：車床去除表面氧化皮、折疊、裂紋，統一外徑尺寸，消除鍛造表面缺陷；

雙重退火熱處理：分級控溫退火，消除鍛造內應力，穩定室溫與高溫力學性能；

精密精加工：按需精車、外圓研磨，控制尺寸公差與表面光潔度，滿足法蘭、軸類裝配密封要求；

全流程無損探傷：超聲波內部探傷+滲透表面探傷，不合格品隔離返工；

專項性能抽檢：每批次取樣做拉伸、高溫蠕變、低溫沖擊、腐蝕試驗；核電批次額外增加輻照模擬性能檢測；

標識真空包裝入庫：標注規格、熱處理狀態、執行標準、探傷等級、適用工況，真空防潮防污染。

八、具體應用領域（能源及工業裝備重點）

（一）核反應堆冷卻系統支撐件

選用Φ40～180mm核電級TA15鈦棒鍛造成支撐立柱、管板固定支座、冷卻管線支架；服役環境含高溫高壓冷卻水、微量中子輻照，要求低輻照腫脹、無磁性、500℃長期穩定，替代奧氏體不銹鋼，減少腐蝕泄漏風險，適配華龍一號、小型模塊化核電冷卻回路。

（二）耐壓管道法蘭鍛件

大規格Φ120～320mm棒材鍛制整體法蘭、對焊法蘭；用于化工高溫管路、核電循環水管、地?zé)峋诩敼芫€，承受1.6～16MPa內壓，TA15優異焊接性能保障法蘭與鈦管對接強度，抗高溫氯離子腐蝕，避免碳鋼法蘭銹蝕斷裂。

（三）地?zé)峋坠芘髁?/p>

中小規格Φ60～150mm長定尺TA15鈦棒，擠壓加工成無縫地?zé)崽坠埽贿m配200～300℃深部地?zé)崃黧w，介質含高濃度H?S、CO?、氯化物，傳統碳鋼、不銹鋼快速腐蝕失效，TA15套管免維護周期可達8年以上，適用于干熱巖、高溫地?zé)衢_采井口與井下管柱。

（四）環境承壓件

垃圾焚燒煙氣脫硫FGD承壓支架、高溫?zé)煔鈸Q熱器承壓軸、危廢處理高壓反應筒體支撐；工況含高溫酸性煙氣、交變壓力載荷，依托TA15耐蝕、高韌性優勢，解決不銹鋼高溫蠕變變形、腐蝕穿孔問題。

（五）化工高溫反應器高強法蘭

Φ100～260mm棒材鍛造成反應器主法蘭、人孔法蘭；用于400～500℃合成、精餾反應器，介質包含有機酸、弱氧化性酸，高壓密封工況下不發生塑性形變，法蘭密封面長期無腐蝕點蝕，大幅降低設備停機檢修頻次。

（六）承壓焊接承力件

棒材粗加工為焊接基體，拼焊制造大型化工反應塔支撐梁、氫能高壓緩沖罐承壓骨架；TA15焊后無需熱處理、接頭強度高，適配大型分體式承壓裝備焊接成型，減重同時提升焊接結構安全冗余。

九、與其他領域用TA15鈦合金棒多維度對比

（一）核心對比總表

（二）分領域差異文字說明

航空發動機用TA15棒：所有領域管控最嚴苛，極致追求高溫蠕變、高周疲勞，間隙元素、探傷、晶粒度標準全面高于工業能源級，多用于高速旋轉振動件，成本高出工業級30%～50%，不適合大批量腐蝕工況使用。

飛機機身結構用TA15棒：側重輕量化與常溫焊接性能，高溫蠕變要求低于發動機，無輻照、酸性介質考核，僅做常規鹽霧測試，適合大氣環境承力焊接結構。

航天器/導彈用TA15棒：兼顧超低溫韌性與太空真空輻照，晶粒超細、雜質控制天花板級別，單批次產量小、定制化程度高，不適配地面長期腐蝕工業場景。

船舶/海洋工程用TA15棒：核心考核常溫海水耐蝕，服役溫度多低于300℃，無高溫蠕變硬性指標，間隙元素管控寬松，成本最低，但500℃高溫強度不足，無法用于化工、核電高溫設備。

能源工業裝備用TA15棒：綜合平衡500℃高溫強度、酸堿/硫化物腐蝕、高壓承壓、批量焊接、制造成本五大需求，兼顧地面長期連續服役工況，是民用高端工業場景通用性最強的TA15棒材品類。

十、未來發展新領域（發展方向）

新型儲能裝備承壓構件

適配壓縮空氣儲能、液態二氧化碳儲能高壓儲罐法蘭、支撐軸；依托TA15高溫耐蝕、抗疲勞特性，解決儲能介質高溫高壓腐蝕問題，替代鎳基合金降低儲能設備造價。

CCUS碳捕集工業裝備

燃煤電廠、化工企業二氧化碳捕集反應器、高壓輸送管道法蘭；介質含高溫酸性CO?水溶液，TA15可長期抵抗碳酸腐蝕，延長捕集裝置使用壽命。

深部干熱巖地?zé)岢商自O(shè)備

4000米以上超深井地?zé)崽坠堋⒕诟邏洪y桿、井下?lián)Q熱器支撐件；應對300℃以上高溫強酸性地?zé)崃黧w，逐步替代雙相不銹鋼、普通鈦材。

小型模塊化核電（SMR）核心支撐件

新一代小型堆冷卻系統、蒸汽發生器管板支撐坯料；依托低輻照腫脹、無磁性、高溫穩定優勢，實現核電設備輕量化、小型化。

氫能工業高溫制氫裝備

高溫電解槽承壓法蘭、重整反應器支撐結構；耐受高溫水蒸氣、微量氫介質，抗氫脆性能優于普通不銹鋼，適配綠氫規模化生產裝備。

增材制造專用TA15細晶棒坯

開發Φ3～8mm精密TA15棒材作為等離子、電弧增材制造耗材基體，一體化打印化工異形法蘭、核電小型支撐件，縮短鍛件加工流程，降低大型承壓件制造成本。

冶金高溫腐蝕冶煉裝備

有色冶金高溫焙燒爐承壓支架、濕法冶煉高壓反應釜法蘭；耐受高溫礦漿、酸性電解液腐蝕，解決傳統鋼材高溫軟化、快速腐蝕難題。
